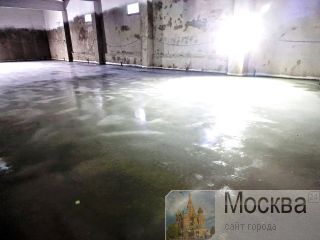

Как сделать качественные промышленные полы? |
Создание качественных промышленных бетонных полов — это сложный технологический процесс, где долговечность покрытия напрямую зависит от строгого соблюдения каждого этапа. Учитывая вашу специализацию в строительных технологиях, ниже приведена детальная инструкция с акцентом на ключевые нормативные требования и лучшие отраслевые практики.
1. Подготовка основания (грунт и подстилающий слой)
Качество пола начинается с грунта. Неравномерная просадка основания — главная причина трещин в стяжке.
Уплотнение грунта: коэффициент уплотнения для оснований под тяжелые промышленные полы должен составлять не менее 0.96–0.98
. Контроль осуществляется методом режущих колец или динамическим зондированием.
Подстилающий слой: устройство песчано-щебеночной подушки (обычно 150–300 мм) с послойным уплотнением виброкатком. Это обеспечивает дренаж и равномерное распределение нагрузок.
2. Гидроизоляция и армирование
Гидроизоляция: укладка полиэтиленовой пленки (200–300 мкм) с нахлестом полотен не менее 200 мм и проклейкой швов. Это предотвращает уход цементного молочка из бетонной смеси в основание и защищает плиту от капиллярной влаги.
Армирование: применяется двойная система защиты от трещинообразования:
Макроармирование: сварные сетки или вязаные каркасы из арматуры периодического профиля (обычно Ø8–12 мм). При этом толщина защитного слоя бетона должна составлять не менее 20 мм для предотвращения коррозии
Микроармирование: добавление в бетонную смесь стальной или полипропиленовой фибры, которая эффективно гасит усадочные напряжения на микроуровне.
3. Требования к бетонной смеси
Состав бетона критически важен для износостойкости и набора прочности.
Класс прочности: для промышленных полов рекомендуется использовать бетон класса не ниже В25–В30 (М350–М400), а при высоких нагрузках (например, от ричтраков) — В35–В40.
Подвижность и В/Ц: смесь должна иметь подвижность П3–П4 для удобной укладки, но водоцементное отношение (В/Ц) строго не должно превышать 0.50–0.55
Избыток воды резко снижает прочность верхнего слоя и вызывает пыление.
Добавки: обязательное использование суперпластификаторов для сохранения удобоукладываемости без добавления лишней воды, а также модификаторов для повышения водонепроницаемости и морозостойкости.
4. Укладка и выравнивание
Лазерная планировка: для обеспечения высокой точности горизонта (допуск 2–3 мм на 3 метра) необходимо использовать лазерные планировщики (Laser Screed). Это исключает образование локальных неровностей и волн.
Вибрирование: глубинное или поверхностное вибрирование бетонной смеси сразу после укладки для удаления пузырьков воздуха и максимального уплотнения бетона вокруг арматуры.
5. Упрочнение верхнего слоя (Топпинг)
Для создания беспыльного, износостойкого покрытия применяется технология сухого упрочнения (топпинг).
Момент нанесения: технологический перерыв составляет 4–6 часов после укладки бетона. Смесь наносят, когда бетон «схватился» и выдерживает след от ноги глубиной 2–3 мм без выделения воды на поверхности.
Затирка: внесение топпинга (2/3 расхода, затем 1/3) с последующей затиркой заглаживающими машинами («вертолетами») с дисковыми, а затем лопастными ножами. Это создает монолитный, сверхплотный верхний слой толщиной 2–3 мм.
6. Нарезка и герметизация швов
Бетон неизбежно дает усадку, и задача инженера — контролировать этот процесс.
Нарезка швов: усадочные швы нарезаются в течение 24–72 часов после укладки бетона (в зависимости от температуры воздуха). Глубина реза должна составлять 1/3 толщины бетонной плиты, чтобы создать ослабленное сечение, где и произойдет контролируемая трещина.
Герметизация: после очистки и грунтовки швы заполняются эластичными полиуретановыми или силиконовыми герметиками, способными выдерживать деформации и нагрузки от колесного транспорта.
7. Уход за бетоном (Curing)
Быстрое испарение влаги приводит к поверхностным трещинам и снижению марочной прочности.
Сразу после финишной затирки поверхность необходимо обработать водоудерживающим составом (специальным лаком для бетона или жидкой полимерной пропиткой) либо укрыть полиэтиленовой пленкой на 5–7 дней . Это обеспечивает гидратацию цемента в оптимальном режиме.
Типичные ошибки, которых следует избегать:
Превышение В/Ц на объекте: добавление воды в миксер для «легкости» укладки убивает прочность верхнего слоя, делая невозможным качественную затирку топпинга.
Отсутствие нарезки швов: попытка сэкономить на швах приводит к хаотичному растрескиванию плиты, которое невозможно качественно отремонтировать.
Игнорирование уплотнения основания: экономия на подготовке грунта гарантированно ведет к просадкам и разрушению конструкции пола в первые 1–2 года эксплуатации.
Соблюдение этих этапов, опирающееся на требования СП 29.13330.2011 «Полы» и современные технологические карты, гарантирует создание промышленного пола с расчетным сроком службы 20–30 лет и более. сайт: https://mskunion.ru/, info@mskunion.ru
сайт: https://polmsk.ru/
Email: i2251681@yandex.ru, 2251681@rambler.ru,
Раздел: Строительство и ремонт → Строительные и отделочные материалы → Как сделать качественные промышленные полы?
Добавлено: 15 октября 2026; 3 просмотров
|
| Автор |
ООО «Стройпромресурс» (москва) |
| Телефон |
+ 7 499 398 02 36, +7 9262251681, +7 916 0873188 |
| E-mail |
i2251681@yandex.ru |
Все объявления Москвы
Добавить объявление
|
|
