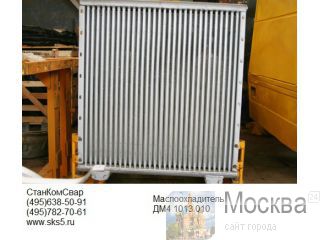

Маслоохладитель ДМ4 1013.010 для компрессора ПВ10/8,НВ10/8,НВЭ |
1.0БЩИЕ СВЕДЕНИЯ О МАСЛООХЛАДИТЕЛЕ.
1.1 .Маслоохладители из оребренных алюминиевых труб предназначены для обеспечения рабочих диапазонов температур масла в компрессорах типа ПР-10/9 и их модификациях.
В качестве охлаждаемой рабочей жидкости применяются минеральные масла не корродирующие с алюминием и его сплавами, кинематической вязкостью от 10 до 400 мм2/с при температуре до 150°С.
В качестве охлаждающей среды применяется воздух с предельно допустимой запыленностью 10 мг/м3 и не содержащий липких и волокнистых материалов.
1.2. Положение при эксплуатации вертикальное.
2. 0СНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ И ХАРАКТЕРИСТИКИ.
2.1 .Основные технические параметры маслоохладителя при работе на минеральном масле ТП-22 ТУ 38.101543-75 с температурой 90°С и при температуре окружающей среды 20°С приведены в табл.1.
№ Наименование параметра Ед. изм. Величина
1 Приведенная теплопроизводительность, не менее кВт 54,0
2 Гидравлическое сопротивление при расходе масла 75 л/мин, не более МПа 0,2
3 Аэродинамическое сопротивление при рас¬ходе воздуха 18000 кг/час, не более кПа 0,15
4 Рабочее давление масла МПа 1,0
5 Объем м3 0,0054
6 Сухая масса, не более кг 25,0
З.КОМПЛЕКТ ПОСТАВКИ.
В комплект поставки маслоохладителя входят:
1. Маслоохладитель - 1 шт.
2. Паспорт - 1 шт.
3. Инструкция по эксплуатации - 1 шт.
