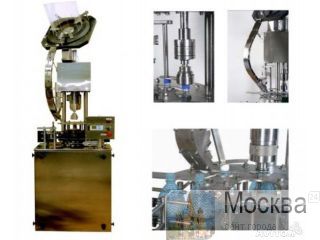

• Укупорочный автомат представляет собой автоматическое оборудование ротационного типа, предназначенное для автоматического укупоривания ПЭТ-бутылок объемом от 0,2 до 2,5 литров.
• Выпускается в версиях «левосторонний» и «правосторонний» в зависимости от расположения оборудования в помещении заказчика.
• Основными узлами автомата являются: «бункер-ориентатор» пробок, «пробкопровод», поворотный механизм, датчики наличия бутылки и пробки, магнитная головка и пульт управления.
Описание процесса работы:
• Пробки засыпаются в «бункер-ориентатор» пробок, ориентируются и поступают в «пробкопровод».
• Наполненная бутылка, перемещаясь по транспортеру, поступает к поворотному механизму.
• По сигналу оптического датчика наличия бутылки (установлен на входе поворотного механизма) поворотный механизм вместе с бутылкой делает поворот на 45градусов и бутылка горлышком захватывает пробку с «пробкопровода».
• При очередном сигнале оптического датчика поворотный механизм делает поворот еще на 45градусов и бутылка с пробкой оказывается под магнитной головкой с цанговым патроном.
• Вращающаяся магнитная головка опускается и закручивает пробку на бутылке.
• Магнитная головка позволяет быстро и точно установить требуемое усилие закручивания.
• Поворотный механизм приводится в движение только при наличии бутылки в зоне оптического датчика,
• На выходе автомата установлен датчик аварийной остановки, который блокирует поворотный механизм при скапливании бутылок на выходе.
• Включение-выключение «бункера-ориентатора» пробок осуществляется при поступлении сигнала от датчика переполнения «пробкопровода».
• Все операции по работе автомата задаются и контролируются программируемым контроллером "MITSUBISHI".
• Автомат полностью изготовлен из пищевой нержавеющей стали.
Технические характеристики
Производительность пробок/час до 2750
Потребляемая мощность, кВт 0,8
Напряжение питания, В 380
Расход воздуха, м3/час 6
Рабочее давление, бар 6
Объем бутылки, л 0,5-1,5
Габаритные размеры (Д х Ш х В). ммb770х870х2500
Масса, кг 400
* В стоимость укупора входит загрузчик пробок
