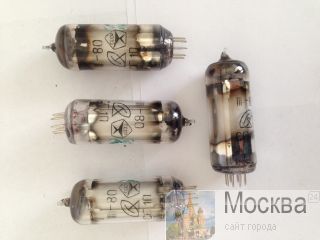

КОЭМЗ продает: СГ-1П (газоразрядный стабилизатор напряжения).
Основные размеры стабилитрона СГ-1П.
Общие данные:
Стабилитрон СГ-1П предназначен для стабилизации постоянного напряжения.
Применяется в измерительной аппаратуре, целесообразно также применять в супергетеродинных приемниках для стабилизации напряжения экранных сеток и анодных цепей гетеродинов.
Катод холодный. Баллон наполнен аргоногелиевой смесью.
Работает в любом положении.
Выпускается в стеклянном пальчиковом оформлении.
Срок службы не менее 500 час.
Цоколь штырьковый с пуговичным дном. Штырьков 7.
Номинальные электрические данные:
Напряжение стабилизации, В 150.
Напряжение зажигания, В 180.
Напряжение стабилизации (падение напряжения на стабилитроне)при токе, проходящем через стабилитрон, 30 мА, В 152.5 +- 7.5.
Напряжение стабилизации при токе, проходящем через стабилизатор, 5 мА, В 150 + 10 - 5.
Ток, проходящий через стабилитрон, мА 5 - 30.
Эффективное напряжение шумов, мВ не более 5.
Предельно допустимые электрические величины:
Наибольшее изменение напряжения при изменении тока, проходящего через стабилитрон, от 5 до 30 мА, В 4.
Наибольший ток, проходящий через стабилитрон, мА 40.
Наименьший ток, проходящий через стабилитрон, мА 5.
Год выпуска III-80.
Подробности по телефону или на сайте: www.koemz.ru
