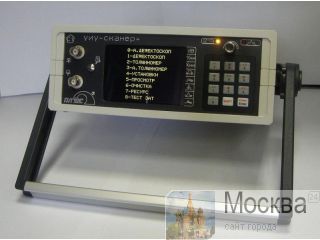

Восьмиканальный ультразвуковой дефектоскоп СКАНЕР+ для контроля металлов, полиэтилена, пластмасс и керамики с толщиной стенки 4 ... 60 мм и проведения толщинометрии изделий толщиной до 100 мм.
Малогабаритная ультразвуковая измерительная установка УИУ "СКАНЕР+" ( модель "СКАРУЧ" ) предназначена для оперативного обнаружения и определения характеристик дефектов в сварных соединениях и основном металле трубопроводов, сосудов и металлоконструкций с толщиной стенки 4 ... 60 мм и проведения толщинометрии изделий толщиной до 100 мм.
При использовании многоканального дефектоскопа УИУ "СКАНЕР+" для ультразвукового контроля качества сварных соединений и основного металла сканирование проводится с ручным перемещением системы преобразователей. Перемещение осуществляют вдоль контролируемого сварного шва или участка основного металла со скоростью до 1,0 м/мин.
Контроль дефектоскопом СКАНЕР+ проводится с автоматической фиксацией и расшифровкой результатов. Контроль может производиться как в цеховых, так и в монтажных условиях.
Особенности:
осуществляет 16 различных схем прозвучивания на каждом миллиметре контроля;
обнаруживает внутренние дефекты (поры, шлаковые включения, непровары, трещины и др.);
идентифицирует дефекты по характеру (объемные, объемно плоскостные, плоскостные);
оценивает параметры дефектов (длину и развитие по глубине);
проводит толщинометрию основного металла по сканируемой поверхности с шириной участка до 200 мм;
автоматически отслеживает уровень акустического контакта с изделием;
автоматически устанавливает и корректирует параметры УЗК с поправкой на шероховатость;
осуществляет самоконтроль работоспособности электроники и акустической системы;
автоматически фиксирует, запоминает и расшифровывает результаты дефектоскопии;
производит передачу результатов контроля в память подключаемого компьютера;
распечатывает результаты контроля с помощью подключаемого принтера;
имеет автономное питание.
