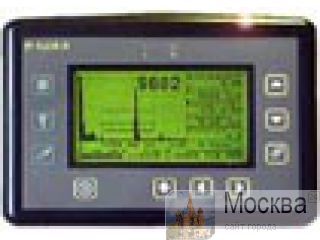

УД2В-П46 - ультразвуковой дефектоскоп с функцией полного документирования результатов контроля.
УД2В-П46 - современная модель ультразвукового дефектоскопа, сочетающая в себе достоинства прибора УД2В-П45 с расширенными функциями измерения и протоколирования результатов контроля:
одновременное измерение амплитуды и координат положения максимума сигнала;
одновременное измерение расстояния по-лучу и координат дефекта при заданном угле ввода преобразователя;
режим записи огибающей максимума сигнала в зоне контроля, с отображением Б-развертки;
расширенная память настроек и результатов контроля;
поддержка ведения нескольких баз данных протоколов контроля на ПК с функцией конструктора протоколов любого вида;
полноэкранный режим работы (LD-версия);
возможность подключения одного из 7 встроенных контуров согласования, для оптимальной работы с любыми ПЭП.
Реализованный в дефектоскопе УД2В-П46 алгоритм записи огибающей максимума сигнала отличается от подобных режимов в аналогичных приборах других фирм. Как правило, это так называемый режим "Заморозки по пикам" ("Peak freezing"), когда прибор запоминат максимальное значение амплитуды сигнала в каждой точке развертки. В отличие от такого режима, реализованный в УД2В-П46 метод позволяет построить огибающую запоминая только по одной точке в каждом зондирующем импульсе - по положению и значению максимальной амплитуды эхо-сигнала в зоне контроля.
Дефектоскоп УД2В-П46 просто и удобен в обращении.
