Полнофункциональный С-скан:
Изображение амплитуды, максимума сигнала, высоты строба и толщины изделия.
Автоматический строб синхронизируется с предыдущим стробом, что позволяет расширить динамический диапазон толщины.
Запись полного А-скана с последующей обработкой С-скана
Опциональный строб интерфейса для привязки к поверхности, измерительный строб или кривые TCG/DAC
Положительный или отрицательный строб на РЧ-сигнале (независимо для каждого строба)
Восемь настраиваемых сигнализаций на срабатывание в одном или нескольких стробах, фильтр для n событий для одного или нескольких каналов
Настраиваемая цветовая палитра для С-сканов амплитуды и толщины
Настраиваемая палитра на 256 цветов
2-осевой кодировщик положения с синхронизацией сбора данных по механическому движению
Опциональная библиотека данных для специальной обработки А-сканов и С-сканов на компьютере
Полнофункциональный В-скан:
Наглядное изображение профиля объекта контроля
Качественное изображение карты коррозии для бойлеров, труб и цистерн
Визуальное распознавание значений толщины
Контроль TOFD с импользованием датчика положения для определения размеров дефектов вне зависимости от амплитуды
Полнофункциональный А-скан:
Изображение А-скана в настраиваемой цветовой палитре
Режим отсечки
Режим контурного отображения
Режим сравнения с сохранённым А-сканом (отображение сигнала с максимальной амплитудой в стробе А)
Мониторинг пересечения строба (изменение цвета сигнала после пересечения им строба)
Частота обновления А-скана 60 Гц с отображением огибающей и максимума сигнала в стробе

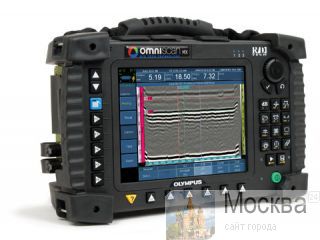

Раздел: Оборудование, инструмент → Промышленное оборудование → Дефектоскоп OmniScan MX UT
