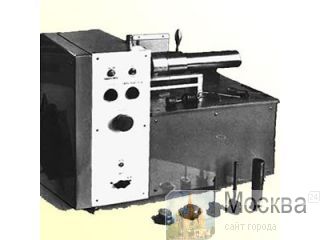

Машина ИХ 5127 предназначена для испытания проволоки на навивание в соответствии с требованиями ГОСТ 10447-93.
Машина комплектуется быстро съемными сменными оправками, автоматически фиксирующимися в определенном положении при установке на машину и втулками - опорами, позволяющими производить навивание проволоки как на оправки различных диаметров, так и на собственный диаметр.
Специальным устройством, вмонтированным в машину, из заготовки проволоки мерной длины, производится подготовка образца для испытания, что дает возможность экономии проволоки при проведении испытаний.
Образец для испытаний используется двух видов:
- Для навивания на сменную оправку со специальным зацепом, который может ( по желанию оператора) изготовляться как механизированным путем с использованием специального устройства, упомянутого выше, так и вручную с использованием сменных втулок, установленных на машине;
- Для навивания на собственный диаметр с вращением самого образца проволоки.
Цикл навивания проволоки - автоматический. Вручную производятся только вспомогательные приемы по установке образца проволоки для испытания и снятию испытанной проволоки после навивания.
Машина выполнена в настольном исполнении, установлена на малогабаритных виброопорах и не требует дополнительного крепления.
Технические характеристики:
Диапазон диаметров испытываемой проволоки от 2,5 до 6 мм
Частота вращения оправки при навивании не более 0,5 с-1
Число навиваемых витков испытываемого образца проволоки от 5 до 10
Общая потребляемая мощность не более 0,3 кВт
Габаритные размеры, мм 700*400*500
Масса, кг 85
