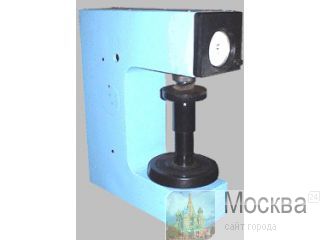

Твердомер ТР5006 предназначен для измерения твердости металлов и сплавов, пластмасс, графитов и металлографитов по СТ СЭВ 137-74, фанеры, прессованной древесины и других материалов по методу Роквелла.
Прибор применяется в цехах и лабораториях машино-строительных и металлургических предприятий, а также в лабораториях научно-исследовательских институтов.
Прибор включает в себя:
- отсчетную измерительную систему, систему нагруже-ния, грузовую подвеску, механизм переключения нагрузок, привод, подъемный винт.
Прибор позволяет измерять твердость в соответствии со стандартами СТ СЭВ 468-77, СТ СЭВ 469-77, ISO 2039/2-81, ТI-84 АSТМЕ18-84, DIN18-84.
Технические характеристики:Диапазон измерения твердости
по методу Pоквелла: шкала А от 70 до 95 HRА;
шкала В от 25 до 100 HRB;
шкала C от 20 до 70 HRC;
Испытательные нагрузки
предварительная - 98,07 Н;
по методу Роквелла - 588,4; 980,7; 1471 Н.
Пределы допускаемой погрешности испытательных нагрузок предварительной - ±2%;
общих нагрузок: 588,4; 980,7; 1471 Н - ± 0,5%
612,9; 1226; 1839 Н - ± 1%
Продолжительность времени приложения основной нагрузки регулируемая в пределах от 2 до 8 сек.
Расстояние от вершины испытательного наконечника до рабочей плоскости стола регулируемое в пределах от 0 до 200 мм
Расстояние от центра отпечатка до корпуса прибора не менее 152 мм
Габаритные размеры (длина х ширина х высота) не более 300х535х630 мм
Mасса прибора 80 кг
Пределы допускаемой погрешности прибора при поверке его образцовыми мерами твердости 2-го разряда MТР соответствуют значениям, указанным в таблице 2.
