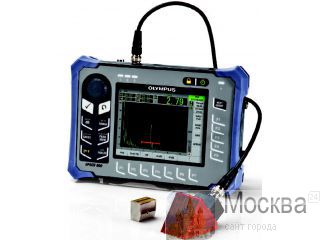

Ультразвуковой дефектоскоп EPOCH 600 - портативный дефектоскоп для жестких условий работы, обладает интуитивно понятным интерфейсом и малыми габаритами.
Дефектоскоп Epoch 600 имеет большой VGA ЖК-дисплей обеспечивающий стабильное отображение результатов ультразвукового контроля при любом освещении.
Прочный корпус и эргономичный дизайн позволяет использовать дефектоскоп Epoch 600 практически при любых погодных условиях.
Основные характеристики:
Разработан с учетом требований EN12668-1
Настраиваемый генератор прямоугольных импульсов с технологией PerfectSquare
Цифровой приемник с большим динамическим диапазоном
Восемь цифровых фильтров для улучшения соотношения сигнал-шум
2 кГц ЧЗИ для быстрого сканирования
Управление ручкой или прямой навигацией в панели
Большой VGA дисплей, позволяющим считывать данные контроля даже при прямом поподании солнечных лучей
Длительный срок службы батарей, возможность применения литий-ионных или щелочных аккумуляторов
Стандартные динамические кривые DAC/TVG (ВРЧ) и DGS/AVG диаграммы для оценки размеров дефектов
2Гб MicroSD карта памяти для передачи данных и хранения
USB On-The-Go (OTG) для связи с компьютером и прямой печати
Сигнал тревоги
Дополнительный аналоговый выход
Ультразвуковой дефектоскоп металла EPOCH 600 имеет простую структуру меню для настройки и калибровки прибора, настройки программного обеспечения, с прямым доступом к основным функциям прибора, таким как усиление, заморозка экрана, сохранение файла. Меню дефектоскопа поддерживает несколько языков, что делает пользовательский интерфейс прибора интуитивно понятным для любого специалиста.
Дефектоскоп Epoch 600 предназначен для использования практически при любых погодных условиях, от применения в лабораторных условиях до экстремальной эксплуатации в условиях сильного дождя и сильной запыленности окружающей среды, позволяет работать в широком температурном диапазоне, имеет защиту от вибрации и возможность работы во взрывоопасной среде. Повышенный срок службы батареи до 12 часов, делает дефектоскоп EPOCH 600 идеальным решением для контроля удаленных объектов. Яркий VGA-дисплей прибора имеет разрешение 640 х 480 пикселей. Его горизонтальное расположение оптимизирует размер сканирования и считывание результатов ультразвукового контроля.
Ультразвуковой дефектоскоп Epoch 600 поставляется с большим количеством программных возможностей для ультразвуковой дефектоскопии, таких как:
Настраиваемый генератор прямоугольных импульсов с технологией PerfectSquare
Цифровой приемник с большим динамическим диапазоном
Восемь цифровых фильтров для улучшения соотношения сигнал-шум
Автоматический или ручной PRF от 10 до 2000 Гц
Генератор напряжения от 100В до 400В
Разрешающая способность по амплитуде до ±0,25%
Регистрация данных и связь с ПК
Дефектоскоп сварных соединений EPOCH 600 может сохранять и архивировать данные контроля в памяти прибора и в дальнейшем передавать их на ПК с формированием отчетов по результатам ультразвукового контроля. Прибор имеет до 50000 ячеек встроенной памяти и дополнительно 2 ГБ на съемной карте памяти. Прибор полностью совместим с программой Olympus NDT - GageView™ Pro. Данная программа имеет гибкие возможности управления данными,журналами и отчетами дефектоскопии, является простой в эксплуатации.
Так же прибор можно напрямую подключить через USB к выносному принтеру и распечатывать результаты контроля.
Технические характеристики:
Габаритные размеры (Ш х В х Г) 236 мм х 167 мм х 70 мм
Вес 1,68 кг, включая АКБ
Клавиатура Английская, международная
Тип соединения преобразователей BNC или LEMO 1
Хранение данных 50000 встроенных ячеек памяти, съемная 2 Гб MicroSD карта
Тип батареи Литий-ионная аккумуляторная батарея
Время работы от АКБ от 12 ч до 13 ч (литий-ионный), 3 ч (щелочная АКБ)
Источники питания Сеть переменного тока 100-120 В, 200-240 В, 50-60 Гц
Тип дисплея Цветной ТФТ ЖК-дисплей VGA (640 x 480) с частотой обновления изображения 60 Гц
Размер дисплея 117 мм х 89 мм х 146 мм
Генератор
Тип генератора Настраиваемый генератор прямоугольных импульсов
ЧЗИ от 10 Гц до 2000 Гц с шагом в 10 Гц
Напряжение генератора 100 В, 200 В, 300 В или 400 В
Длительность импульса от 25 нс до 5000 нс (0,1 МГц) с технологией PerfectSquare™
Демпфирование 50, 100, 200, 400 Ом
Приёмник
Коэффициент усиления от 0 до 110 дБ
Максимальный входной сигнал 20 В p-p
Входное полное сопротивление в приёмнике 400 Ом ±5 %
Полоса пропускания приёмника 0,2 МГц до 26,5 МГц по уровню -3 дБ
Цифровые фильтры стандартный набор 8 фильтров (0.2-10 МГц, 2.0-21.5МГц, 8.0-26.5 МГц, 0.5-4 МГц, 0,2-1,2 МГц, 1.5-8.5 МГц, 5-15 МГц, DC-10МГц)
Детектирование полное, однополупериодное положительное и отрицательное, радиочастота
Отсечка от 0 % до 80 % высоты экрана с визуальным оповещением
Измерение амплитуды от 0 % до 110 % высоты экрана с разрешением 0,25 %
Калибровка
Автокалибровка Скорость, смещение нуля
