Варианты комплектаций:
Базовый комплект базовый комплект: электронный блок УД2В-П46, блок питания 220В, кабели СР50-Лемо0 2 шт., преобразователи 4 шт., кабель ВП45-RS232PC, программное обеспечение для PC + пакет UdReport Full Edition+ UdProbe, кейс для переноски
Универсальный комплект универсальный комплект: электронный блок УД2В-П46, блок питания 220В, кабели СР50-Лемо0 2 шт., + отсек аккумуляторный "D", комплект аккумуляторов D 9 А/ч, зарядное устройство, защитный чехол, преобразователи 4 шт., кабель ВП45-RS232PC, программное обеспечение для PC + пакет UdReport Full Edition + UdProbe, кейс для переноски
Авиакомплект комплект для авиапредприятий: электронный блок УД2В-П46, блок питания 220В, кабели СР50-Лемо0 2 шт., комплект преобразователей 12 шт., отсек аккумуляторный "D", комплект аккумуляторов D 9А/ч, зарядное устройство, защитный чехол, кабель ВП45-RS232PC, программное обеспечение для PC + пакет UdReport Full Edition Avia + UdProbe, кейс для переноски
Технические харктеристики:Развертка
мин.: 0 - 2.9 мм (сталь); 0 - 1 мкс
макс.: 0 - 2975 мм (сталь); 0 - 500 мкс
Диапазон скоростей: 1000 - 9999 м/с
Задержка : от -1 мкс до 992 мкс
Задержка в призме :0 - 100 мкс
Частота повторений ЗИ: до 800 Гц в режиме максимальной частоты и 40 Гц
Усилитель:
широкополосный 0.5-10 МГц (-3 дБ)
диапазонные фильтры на 1.25, 2.5, 5 и 10 МГц
Диапазон регулировки усиления: 110 дБ, с шагом 0.5, 1, 2 или 6 дБ
Детектирование
положительная или отрицательная полуволна,
полное, радиосигнал (во всем диапазоне развертки)
Отсечка: компенсированная, 0 - 80% высоты экрана
Зоны контроля:
две независимых зоны, начало и ширина
изменяются во всем диапазоне развертки,
уровни порогов задаются от 0 до 95%
высоты экрана при детектировании и
от -95% до +95% при радиосигнале с шагом
1%, индивидуальная логика определения дефектов
Автоматическая Сигнализация Дефектов (АСД): световая для каждой зоны отдельно и звуковая
Режимы работы АСД :
дефект в первой зоне,
дефект во второй зоне,
дефект в первой и во второй зонах,
дефект в одной из зон,
по АРК - сравнение сигнала в первой
зоне с кривой амплитуда-расстояние
Измерение временных интервалов:
от 0 до первого сигнала в зоне или между
сигналами в зонах, по фронту или по максимуму сигнала
Разрешающая способность : 3.125, 6.25, 12.5 или 25 нс в зависимости от выбранного частотного диапазона
Демпфирование: 50 ом / 1000 ом (до 25 ом в совмещенном режиме)
Входной импенданс
50 ом / 600 ом
Зондирующий импульс : прямоугольный, амплитудой 200 В, с изменяемой длительность от 50 до 500 нс, с шагом 25 нс
Измерение амплитуды:
в процентах от высоты экрана,
в дБ относительно уровня порога в зоне,
в дБ относительно опорного сигнала,
в дБ относительно кривой амплитуда-расстояние,
одновременно с индикацией координат отражателя, измеренных по пику сигнала
Дисплей :
ЭЛД с регулируемой контрастностью и подсветкой,
110 х 65 мм; 240 ч 128 точек
Временная Регулировка Чувствительности (ВРЧ):
диапазон до 90 дБ, 10 дб/мкс
с построением кривой по 10 опорным точкам
введенным вручную или от контрольных отражателей
А-сигнал:73 mm x 50 мм; 160 x 100 точек
Память
100 настроек с А-сигналом и названием,
750 (15 файлов по 50) протоколов контроля
Интерфейс: RS232
Разъемы преобразователей:
2 СР50 или Лемо1 Аккумуляторы
4 NiMh размер "C" или "D"
Время работы :8 часов от аккумуляторов 3.0 А/ч "C"
с отключенной подсветкой;
более 12 часов от аккумуляторов 7.0 А/ч "D"
с подсветкой 30%
Питание : внешний блок питания 220 В AC
Диапазон рабочих температур: от -5о C до +50о C
Размер (В x Ш x Д): 160 мм x 225 мм x 45 мм
Вес: 2.5 кг с 4 аккумуляторами размера "D"
Стоимость "Базового комплекта" - 144 600 рублей
Стоимость "Универсального комплекта" - 152 300 рублей
Стоимость "Авиакомплекта" - 178 600 рублей

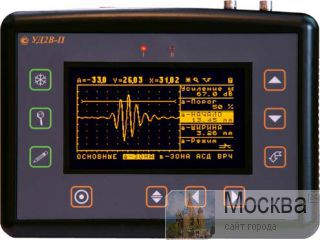

Раздел: Оборудование, инструмент → Инструмент → УД2В-П46 дефектоскоп с ЭЛД дисплеем
